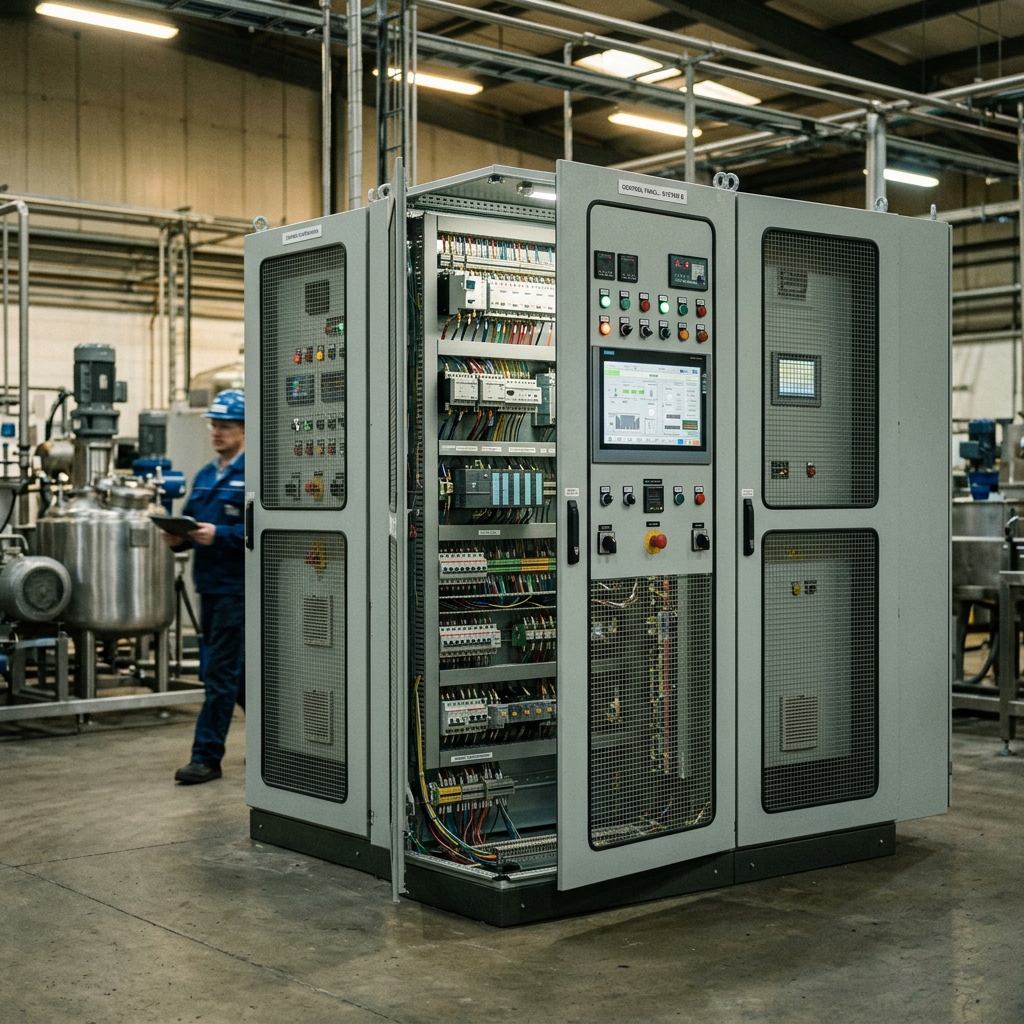

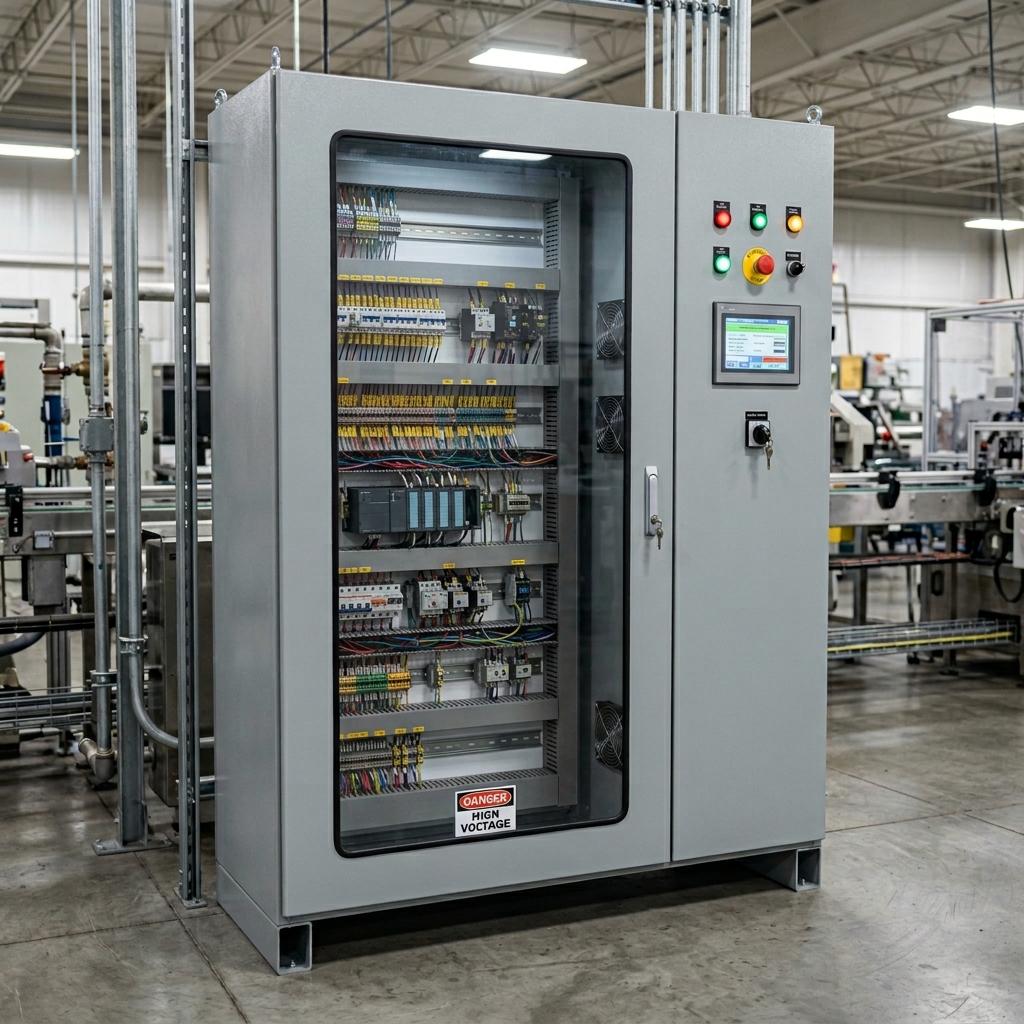

Schaltschrank vibriert
In industriellen Produktionsanlagen treten regelmäßig starke dynamische Lasten auf. Diese mechanischen Anregungen breiten sich in Form von Körperschall über die Betonfundamente aus. Treffen diese Schwingungen auf benachbarte Anlagenstrukturen, kommt es zu unerwünschten physikalischen Reaktionen. Ein äußerst kritisches Szenario zeigt sich oftmals direkt an der Steuerungstechnik.
Sobald der Schaltschrank vibriert, drohen massive technische Komplikationen in der gesamten Anlage. Die Ursachen für diese Störungen liegen meist in den Unwuchten umliegender Großmaschinen oder in periodischen Stößen schwerer Pressen. Die mechanische Energie überträgt sich ungedämpft auf das empfindliche Gehäuse der Steuerungseinheit. Techniker messen an diesen Stahlblechgehäusen oftmals Beschleunigungswerte, die weit über den zulässigen Toleranzgrenzen der verbauten Elektronikbauteile liegen. Eine fehlende Entkopplung am Aufstellort gilt als primäre Fehlerquelle für diese gefährlichen dynamischen Belastungen.
Schaltschrank vibriert? Ursachen analysieren und dauerhaft beheben
Ein vibrierender Schaltschrank ist mehr als nur ein Geräusch. Häufig sind Resonanzen, Anregungen aus der Umgebung oder konstruktive Details der Auslöser. Wir analysieren das System und setzen gezielte Maßnahmen um, damit der Schaltschrank wieder ruhig und betriebssicher läuft.
Ein Schaltschrank vibriert selten ohne Grund. Wenn der Schaltschrank vibriert, Türen klappern oder Seitenwände hörbar brummen, ist das mehr als nur ein störendes Geräusch. Oft steckt eine klare technische Ursache dahinter, die sich über Zeit verstärken kann. Ein vibrierender Schaltschrank kann zu wiederkehrend gelösten Schrauben, unruhigem Komponentenverhalten und störenden Geräuschen in bestimmten Betriebszuständen führen. Statt provisorisch zu dämmen oder „auf Verdacht“ zu verändern, ist eine saubere Analyse der richtige Weg, um die Ursache zu finden und das Problem dauerhaft zu beheben.
Wenn der Schaltschrank vibriert, liegt die Ursache häufig in einer Anregung aus der Umgebung. Typisch sind nahe Maschinen, Aggregate oder Fördertechnik, die Schwingungen über Hallenboden, Podeste, Rahmen oder Rohrleitungen in den Schaltschrank eintragen. Ebenso kann der Auslöser im Schaltschrank selbst liegen, etwa durch Lüfter- und Filtereinheiten, bestimmte Komponenten oder ungünstige Befestigungen, die Blechflächen anregen. Besonders häufig ist das Zusammenspiel aus Anregung und Struktur entscheidend: Der Schaltschrank wirkt dann wie ein Resonator, und bei passenden Frequenzen reichen bereits kleine Kräfte, damit der Schaltschrank vibriert und deutlich wahrnehmbare Schwingungen entstehen.
Im Zentrum steht deshalb die systematische Analyse. Zuerst wird die Einbausituation betrachtet: Aufstellart, Befestigung, Anbindung, Umfeld und die Betriebszustände, bei denen der Schaltschrank vibriert. Danach werden Frequenzen und Muster eingeordnet, Resonanzen erkannt und es wird sauber unterschieden, was die Ursache ist und was nur „mitläuft“. Aus dieser Ursachenklärung entsteht ein Maßnahmenplan, der technisch passt und nachhaltig wirkt. Je nach Befund kann das eine konstruktive Versteifung von Seitenwänden, Türen oder Montageplatte sein, eine Optimierung der Befestigung über Sockel, Wandkonsole oder Schrankverbund oder eine Anpassung, die Resonanzen verschiebt. Entscheidend ist, dass nicht kosmetisch beruhigt wird, sondern dass Anregung, Resonanz oder Kopplung so verändert werden, dass der Schaltschrank vibriert nicht weiter ein Thema bleibt und der Betrieb dauerhaft ruhig und stabil läuft.
Warum tritt das Phänomen auf, dass ein Schaltschrank vibriert?
Die Ursache für dieses Verhalten findet sich in den Gesetzen der strukturellen Dynamik. Jeder physikalische Körper besitzt spezifische Eigenfrequenzen, welche von der Masse und der Steifigkeit der jeweiligen Konstruktion abhängen. Eine externe Erregerfrequenz trifft permanent auf das mechanische System. Stimmt diese anliegende Erregerfrequenz annähernd mit der Eigenfrequenz des Blechgehäuses überein, entsteht der Zustand der Resonanz. Die Amplituden der Schwingung verstärken sich in diesem Fall um ein Vielfaches. Es zeigt sich in der industriellen Praxis sehr oft, dass eine mehrere Meter entfernte Vakuumpumpe als unsichtbare Erregerquelle fungiert. Der erzeugte Körperschall wandert ungehindert durch die massive Bodenplatte der Werkshalle. Erreicht diese mechanische Welle die Aufstellfüße der Steuerungseinheit, wird die Energie direkt in das Innere geleitet. Das Gehäuse nimmt die dynamische Last auf und die großflächigen Seitenwände beginnen stark zu schwingen. Der gesamte Schaltschrank vibriert und gibt die Bewegungsenergie an die im Inneren montierten Hutschienen sowie Montageplatten weiter.
Ein Gehäuse im dreidimensionalen Raum besitzt exakt sechs physikalische Freiheitsgrade. Es kann sich entlang der drei Raumachsen bewegen und zusätzlich um diese Achsen rotieren. Wenn ein Schaltschrank vibriert, treten fast immer komplexe Überlagerungen dieser verschiedenen Bewegungsarten auf. Eine rein vertikale Anregung aus dem Betonboden wird durch eine asymmetrische Massenverteilung im Gehäuse sehr schnell in eine taumelnde Kippbewegung umgewandelt. Fachplaner berechnen die gekoppelten Eigenfrequenzen für alle relevanten Raumachsen. Eine unzureichend geplante Isolierung verschiebt das dynamische Problem oftmals nur auf eine andere Rotationsachse. Die Geometrie der Aufstellfläche sowie die genaue Positionierung der Kontaktpunkte determinieren das dynamische Verhalten des Gesamtsystems.
Welche physikalischen Folgen entstehen, wenn Ihr Schaltschrank vibriert?
Die strukturellen Auswirkungen auf die empfindlichen elektronischen Bauteile sind gravierend. Mechanische Schwingungen induzieren permanente dynamische Spannungen in Verlötungen auf den Leiterplatten. Platinen biegen sich im Mikrometermaßstab rhythmisch durch. Diese ständige Wechselbelastung führt unvermeidlich zu einer schleichenden Materialermüdung.
Es entstehen mikroskopisch kleine Risse in den feinen Leiterbahnen. Ein weiterer enorm kritischer Aspekt sind elektromechanische Relais und Schütze. Wenn der Schaltschrank vibriert, unterliegen die feinen Kontaktfedern in diesen Schaltelementen massiven Beschleunigungskräften. Überschreiten diese einwirkenden Kräfte die konstruktive Haltekraft der Federn, kommt es zum berüchtigten Kontaktprellen. Ungewollte Schaltvorgänge oder zerstörerische Abrissfunken sind die direkte Konsequenz. Solche komplexen Fehlerbilder sind in der technischen Diagnose extrem schwer zu lokalisieren. Sie treten meist sporadisch und exakt synchron zur Erregerfrequenz der Störquelle auf.
Zusätzlich zur reinen Materialermüdung tritt das schädliche Phänomen der Reibkorrosion auf. Wenn der Schaltschrank vibriert, bewegen sich die Steckverbinder von speicherprogrammierbaren Steuerungen im Nanometermaßstab unentwegt gegeneinander. Diese winzigen Relativbewegungen zerstören die hauchdünnen schützenden Oberflächenbeschichtungen der elektrischen Kontakte. Sauerstoff dringt sofort in die freigelegte Kontaktfläche ein und oxidiert das unedle Trägermaterial der Steckverbindung.
Der elektrische Übergangswiderstand an dieser oxidierten Stelle steigt massiv an. Die Signalübertragung analoger Messwerte wird durch diesen Effekt extrem fehleranfällig. Spannungsabfälle führen zu völlig falschen Interpretationen der angeschlossenen Sensorik durch die verarbeitende Hauptplatine. Schraubverbindungen an den Reihenklemmen lösen sich durch die permanente Mikrobewegung ebenfalls schleichend auf. Dies führt zu einer lokalen thermischen Überlastung an den Klemmpunkten. Im schlimmsten anzunehmenden Fall entsteht ein verheerender Schwelbrand.
Wie definieren Techniker den Zustand, wenn ein Schaltschrank vibriert?
In der klassischen Maschinendynamik spricht die Fachliteratur hierbei von einer erzwungenen Schwingung. Ein schwingungsfähiges System wird durch eine zeitveränderliche äußere Kraft zu andauernden Schwingungen angeregt. Das dünnwandige Blechgehäuse der Steuerung stellt eine hochkomplexe Struktur dar. Die technische Bewertung dieser Störung erfolgt maßgeblich über den Isolierwirkungsgrad sowie die Transmissibilität. Die Transmissibilität wird physikalisch als Verhältnis der übertragenen Kraft zur ursprünglich anliegenden Erregerkraft berechnet, formelhaft ausgedrückt als.
Das primäre Ziel einer jeden konstruktiven Isolierungsmaßnahme muss es sein, diesen spezifischen Wert deutlich unter die Zahl Eins zu senken. Ein Wert über Eins bedeutet eine gefährliche Verstärkung der Amplitude. Dieser fatale Fall tritt bei der gefürchteten Resonanzkatastrophe ein.
Eine detaillierte Betrachtung der akustischen Impedanzsprünge hilft bei der weiteren Fehleranalyse. Der Körperschall breitet sich in homogenen Materialien nahezu verlustfrei aus. Trifft die Schallwelle jedoch auf eine Materialgrenze mit stark unterschiedlicher akustischer Impedanz, wird ein großer Teil der kinetischen Energie reflektiert. Bei der absolut starren Verschraubung eines Gehäuses mit dem Betonboden fehlt dieser schützende Impedanzsprung komplett. Die mechanische Kopplung ist extrem starr ausgeführt. Die Wellen passieren den Übergang vom Boden in das Metall ohne jede nennenswerte Dämpfung. Wenn ein starr montierter Schaltschrank vibriert, fehlt jegliche elastische Isolationsschicht, welche die eintreffende Schwingungsenergie in thermische Energie umwandeln könnte. Fachplaner berechnen aus diesem Grund die absolut optimale Federsteifigkeit für eine elastische Lagerung der Anlage.
Wer bietet analytische Lösungen an, wenn der Schaltschrank vibriert?
Die dauerhafte Beseitigung solcher komplexen schwingungstechnischen Probleme erfordert tiefgreifendes und spezialisiertes Fachwissen. Die STS Schwingungstechnik Schuster GmbH tritt hier als überaus erfahrener Systempartner auf. Das spezialisierte Unternehmen fokussiert sich auf die genaue analytische Betrachtung und die Konstruktion passgenauer schwingungsisolierender Maßnahmen.
Sobald bei einem industriellen Projekt der Schaltschrank vibriert, liefert das Unternehmen fundierte technische Lösungsansätze. Der Fokus der Arbeit liegt auf der streng objektiven Bewertung der vorliegenden Systemdynamik. Die STS Schwingungstechnik Schuster GmbH erfassen präzise die Massen, die Schwerpunkte sowie die exakten Störfrequenzen der betroffenen Anlage.
Sie führen die hochkomplexen mathematischen Berechnungen zur Auslegung der Elastomere oder der Stahlfederelemente detailliert durch. Der Anwender erhält in diesem Prozess keine groben Schätzwerte, sondern physikalisch absolut belastbare Auslegungen. Das umfassende Portfolio beinhaltet zudem den direkten Vertrieb der berechneten Schwingungsdämpfer. Die technische Umsetzung der Entkopplung erfolgt exakt nach den Vorgaben der vorherigen analytischen Betrachtung.
Vorteile der Zusammenarbeit mit STS Schwingungstechnik Schuster GmbH
Analyse und Beratung direkt an der Maschine um die Ursache der Vibrationen exakt zu lokalisieren.
Präzise Berechnungen der Eigenfrequenzen und Auswahl der optimalen Steifigkeiten.
Direktverkauf und Vertrieb von geeigneten Schwingungsdämpfern um Vibrationsprobleme dauerhaft zu lösen.
Ihr direkter Ansprechpartner steht Ihnen bei technischen Rückfragen jederzeit zur Verfügung.
Ein eigenes Lager garantiert Ihnen einen schnellen Versand der benötigten Bauteile.
Was zeigt ein Praxisbeispiel, in dem ein Schaltschrank vibriert?
Eine reale industrielle Fallstudie verdeutlicht die theoretischen physikalischen Zusammenhänge am besten. In einer großen Produktionshalle für Stanzteile befand sich eine gewaltige Kompressorstation zur Drucklufterzeugung. Diese Maschine generierte kontinuierlich eine konstante Erregerfrequenz von exakt 50 Hertz. In nur fünf Metern Entfernung stand die zentrale Steuerungseinheit der kompletten Anlage. Die unisolierte und durchgehende Bodenplatte leitete den massiven Körperschall auf direktem Wege weiter. Die durchgeführte Modalanalyse ergab eine strukturelle Eigenfrequenz des verbauten Blechgehäuses von 48 Hertz. Durch diese extreme Nähe zur Erregerfrequenz kam es zur sofortigen Resonanzverstärkung. Der gesamte Schaltschrank vibrierte mit einer enorm gefährlichen Amplitude. Sensible analoge Messwandler im Inneren lieferten permanent verfälschte Signale an die Hauptsteuerung.
Die STS Schwingungstechnik Schuster GmbH berechnete für dieses akute Problem eine maßgeschneiderte elastische Lagerung. Zum finalen Einsatz kamen hochdämpfende Elastomerlager mit einer exakt auf das Gewicht abgestimmten Shore Härte. Die Eigenfrequenz des neu gelagerten Systems sank durch diese gezielte Maßnahme auf unkritische 12 Hertz. Das resultierende Frequenzverhältnis von 50 Hertz zu 12 Hertz führte zu einem exzellenten Isolierwirkungsgrad von über 85 Prozent. Die Körperschallübertragung in das Blechgehäuse reduzierte sich messbar um beachtliche 18 Dezibel. Die verbauten elektronischen Bauteile arbeiteten fortan wieder weit unterhalb ihrer mechanischen Belastungsgrenzen. Die zuvor regelmäßig aufgetretenen Signalausfälle gehörten nach dem Umbau der Vergangenheit an.

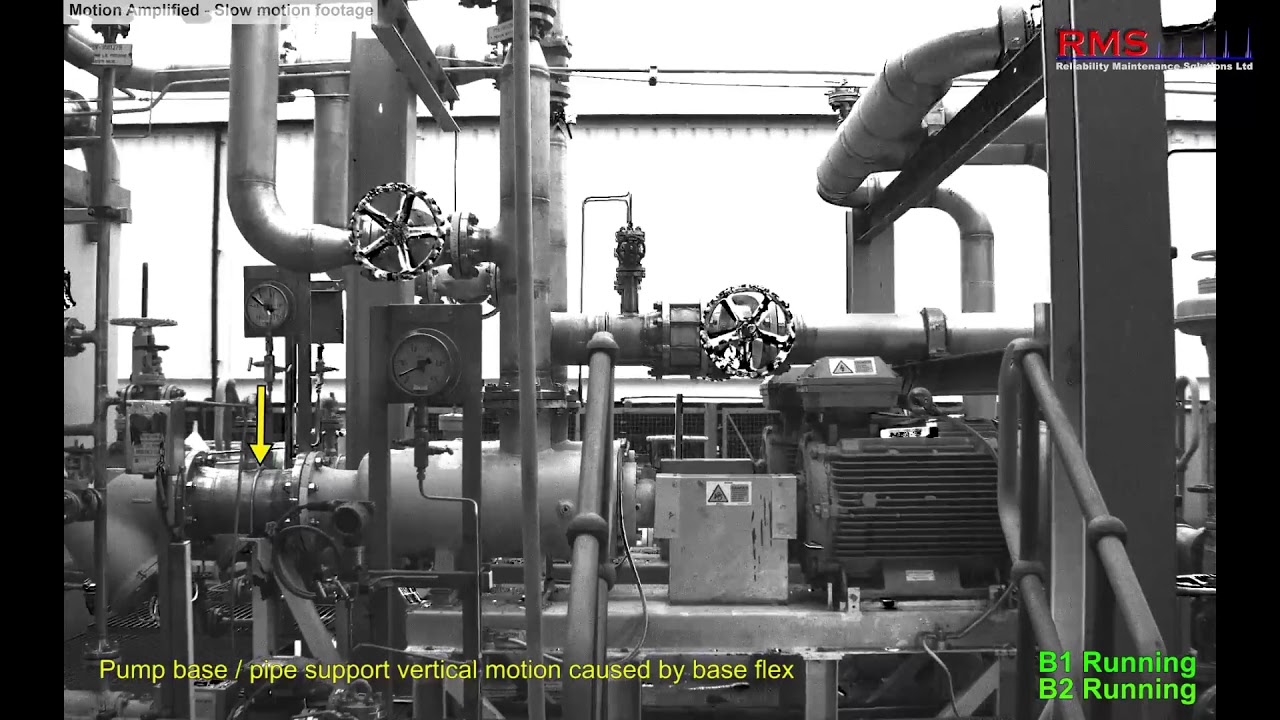

Playlist
4:07
0:33
1:06
0:10
Wie gehen Sie vor, wenn Ihr Schaltschrank vibriert?
Die erfolgreiche Behebung dynamischer Probleme an Ihrer Anlage erfordert zwingend eine systematische Datenerfassung im Vorfeld. Zunächst müssen Sie das genaue Gesamtgewicht der Steuerungseinheit dokumentieren. Eine ungleichmäßige Masseverteilung durch extrem schwere Komponenten auf einer spezifischen Seite erfordert zwingend unterschiedliche Steifigkeiten der Isolatoren. Ermitteln Sie daher die exakte räumliche Position des physikalischen Schwerpunktes. Anschließend identifizieren Sie die dominierende mechanische Erregerfrequenz in Ihrer direkten Produktionsumgebung. Prüfen Sie hierfür die exakten Drehzahlen oder die Taktzyklen der benachbarten Großmaschinen. Diese gesammelten Daten bilden das unersetzliche physikalische Fundament für jede weitere Maßnahme.
Sobald Sie diese entscheidenden Parameter erfasst haben und Ihr Schaltschrank vibriert, wenden Sie sich direkt an die Fachexperten. Die STS Schwingungstechnik Schuster GmbH nutzt Ihre präzise gesammelten Daten für die exakte analytische Dimensionierung der benötigten Dämpfungselemente. Die physikalisch korrekte Auswahl der Werkstoffe sowie der Federkennlinien schützt Ihre sensible Elektronik vor vorzeitiger Alterung und teuren mechanischen Defekten. Eine fachgerecht geplante Schwingungsisolierung bewahrt langfristig die funktionale Sicherheit Ihrer industriellen Steuerungssysteme und verhindert unkalkulierbare Stillstandszeiten in Ihrer Produktion.
